【苏】钢琴制造-钢琴的键盘机械-立式钢琴的键盘机械结构-弦槌品质-弦槌弹性 240722

钢琴制造

钢琴的键盘机械-立式钢琴的键盘机械结构-弦槌品质-弦槌弹性

【苏】 H·A·捷亚柯诺夫  著

关肇元  金菊生  合译

资料提供/ 霸拓

图文处理/ 梁锐祥等（星海音乐学院）

轻工业出版社

百花齐放、百家争鸣是学术的基本态度。作为学术平台，霸拓推送（并不代表认同）能引发思索的文章。

小槌弹性

为什么小槌要做得有弹性呢?从击弦历时这一角度来看，槌愈硬，击弦历时也愈短。所以，看来似乎采用很硬的小槌较为有利。但并非如此。譬如说，如果使用木槌击弦，那很容易就感觉出音色上的差别，就是音尖锐而不十分清晰。由此可见，槌毡弹性的主要作用就是保证适当的音色。

    阿·恩·列文［21］在“红十月”工厂实验室中所作的研究，可以确定音色特性对于小槌弹性指数的某些依从性。

    声谱就是音里的各个谐音及其强度，这是由击弦特性来决定的。如果敲击力在开始一瞬间就达到它的最高值，那末声谱中的较高谐音将占优势。如果敲击力是以某种渐进性增强的，那末声谱中的第一谐音就强。这些击弦特性的差别能够在一定范围内改变音色，这是以槌毡弹性为条件的。如果槌毡密度大，那末在敲击时把积聚的力一下子就傅出来，如果槌毡柔软，情形就相反，这时力的传送将是逐渐增强的。当槌毡过份柔软时，击弦历时就大为增加(软槌“黏滞”在弦上)。

    因此，为了获得适当的音色，小槌就必须有弹性，并且弹性还应有一个最适宜的值。

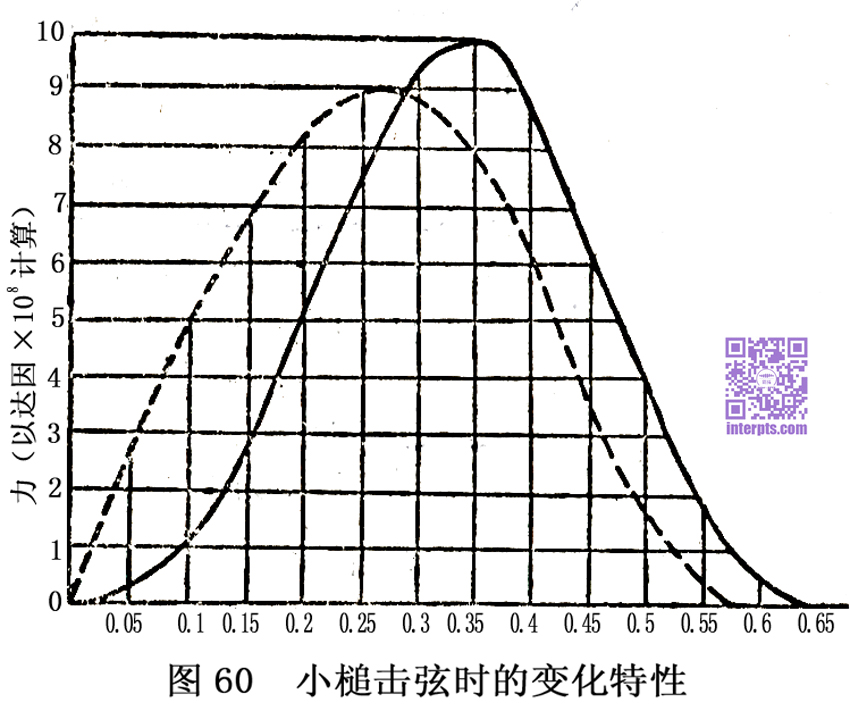

图60是典型的小槌敲击时力变化的特性。按照曲线特性看来，在击触开始时力增长得很慢，只有到后来才平稳地增强到顶点；曲线下降的形状也相同。为了作比较，这里还把用人工方法提高小槌硬度的击弦曲线也画出来，这种槌毡用硝基漆浸过。这里的力一下子就向上增长，得到的音色尖锐。

    在钢琴的低音弦中，第一谐音要强，这是很重要的(造成音色“浓厚”的印象)，因此可以把小槌做得为击弦历时所允许那样的柔软。高音弦的音最好要“亮”，也就是要有高谐音存在。应该注意击弦历时在那里要很快地缩短。由此可见，小槌弹性应随着弦列的各同音弦组变化。

对于低音弦，槌毡弹性可用达因／厘米按下列公式计算：

    M—小槌品质，以克／厘米³计算；

W—弦的波阻抗，以兆奥姆计算；

    Mc—弦的品质，以克／厘米³计算，

    f—弦的频率，以赫兹计算。

高音槌弹性大致应比弦缩短的部分大一倍到两倍，可用下列数值来表示：

    T—弦的张力；

   ι—弦缩短部分的长度。

    如果估计到通常在立式钢琴和三角钢琴中所采用的小槌的质量、弦的张力和长度，那末得出低音槌的弹性等于(2—3)·10⁸达因／厘米，而高音槌则等于(22～26)·18⁸达因／厘米，也就是说，低音槌的密度应大致等于尽头最高音槌的十分之一。这一点可以一方面从增加槌毡厚度，另一方面从减小槌毡密度来实现。
