【德】钢琴制造 共鸣板之测量 24-2 170417

【德】钢琴制造

译/ [台]陈喜棠

注/ 宋丹

图文处理/ 梁锐祥 等

资料提供/ 霸拓

共鸣板之测量 24-2

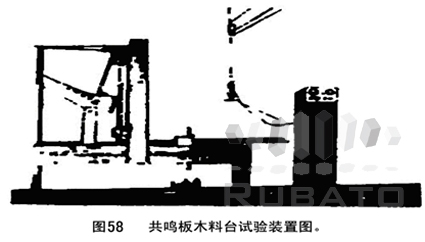

    对于脚架木材之敲弹试验，仍用如上述之枱桌，约两公尺，中间放一长形框条，框上各钉有垂直向上之1000× 120 × 40之厚板。承框上装置一横木条，木条中间装置一布质之承座。一杆(约76．8公克)之一端固定于此承座上，另一端系击8公克重之槌，以四公克螺丝固定于杆上。此外在杆旁装有倒退制止器(u型之铝鞘，5公克重)，可承接退回之琴槌。由此可测出反弹路程(公分)。如图58 。琴槌敲击于横木条上夹紧之一公尺长之共鸣扳中间。琴槌由水平至垂直之位置显示出1/4之圆弧。由此指出反弹之弹性测量正相当于弯度测量。（注：材料的反弹弹性与弯度成正比。）

上述之试验仍可测出敲击时之音强度。在槌敲击共鸣板时，以微音器及一管式电压计测出其音波(微音器离扳一公尺)。由西门子公司之斯持赖雪氏(Streicher)装置之管式电压计可测出F3＝mv＝公厘伏特(上好之共鸣板连88mv) 。（注：此实验是将材料受力后产生的形变，用电信号表示出来。其中，“m”为实验时材料受敲击后变形的最大位移；“v”为电压。）但应防下面之缺点根源（注：误差根源）：交流处之电压动荡差，（注：由于材料的形变，使电场改变导致场强分布为非均匀分布，从而取值时产生了误差。）管子电压计之电位差，（注：电压表测量产生的误差。）共鸣板装紧程度不一致等等。（注：材料安装紧致度不一产生的误差。）

将上述之各F因子互为比较，均是一致同意利用此方法选择共鸣木料，各工厂中如聘用有该职校之学生，而且参加此种试验者，更为利便。但仍应提及者，木板应作两面测量，而取其平均数计算，因木板不完全平坦，通常有多少弯拱。经长久放置而取出作此较之木料干燥程度，均须相同。又因干燥木料弹性较高。但比重反较低(F数字，湿木较差)。直接测量木料湿度之仪器，西门子公司制有一种电气测量计，以两根针在一定距离插入木板，测出电流在木内通过之电阻，可定其湿度。（注：用控制变量法进行测量：E=u/d其中E为场强；u为电压；d为两根针之间的距离。E的数据就可以反应出材料湿度的变化。）
