钢琴制造

木质支架

【苏】 H·A·捷亚柯诺夫  著

关肇元  金菊生  合译

资料提供/ 霸拓

图文处理/ 梁锐祥等（星海音乐学院）

轻工业出版社

百花齐放、百家争鸣是学术的基本态度。作为学术平台，霸拓推送（并不代表认同）能引发思索的文章。

木质支架称为背架。对背架的要求如下：1，形状的坚固性和稳定性，2，音板边缘稳固的可靠性，3，零件的制造和装配简易；4，保持乐器结构的稳定性。

立式钢琴和三角钢琴的背架，在形状上有显着的区别，但都有名称相同的零件。同其它支架的结构一样，背架由梁木和连接它们的方木(背柱)、弦轴板及音板框架所构成。图41是C—5型立式钢琴背架的式样。它由上梁“1”下梁“2”两侧背柱“3”和中间背柱“4”所组成。两侧背柱之间上梁之下有中梁“5”真它和上梁一起组成弦轴板“6”的支承面。沿着音板周边的音板框架“7、8、和9”，用来把音板安置在背架上。在背架背面的上部，盖着一块通常叫做遮板的木板，在两侧背柱上还各装着一个搬运乐器用的把手“10”。通常背柱、上梁、中梁和遮板是用针叶树材制成的。为了便于移动钢琴，在下梁下面装有小轱辘。下梁用桦木制成，音板和弦轴板下面的框架用硬杂木和山毛榉或槭木制成。立式钢琴背架的背柱上端通常比它的下端粗厚，下端好像削去的样子。因此金属架在钢琴内有点倾斜，这使钢琴更加稳固，因为它的重心处在两个支架之间。

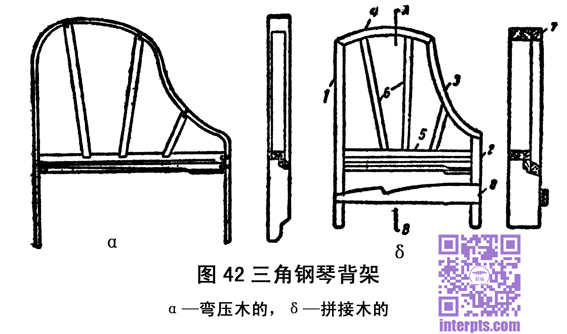

三角钢琴背架的外廓呈曲线形。因此三角钢琴背架的梁，或者用各种形状的木板拼接起来，或者用胶合板材相互粘合起来弯压成形。图42是这两种三角钢琴的背架。在用木板拼接的背架上，梁由左墙板“1”，右墙板“2”，凹墙板“3”和凸墙板“4”组成．梁是用坚固的中梁“5”接合起来，用背柱“6”固结住。在梁的上面粘合音板框架“7”，在前部稳固弦轴板“8”。中梁“5”不是放在音板前部边沿的下面，而是稍微靠后一些，这是为了给安置键盘机械让出地位来。

在弯压木背架上，梁的所有部分是一个整体。其余的零件和上一种相同。弯压木背架(图43)与拼接木背架相比具有一系列的优点。弯压木梁比拼接木梁坚固，但重量较小，音板得到更坚硬的支架，外壳的式样比较美观，而且在有适当的生产设备时，制造弯压木梁要比拼接的更简便。但是弯压木梁用料较贵——要用长的硬木类的胶合板材，同时需要十分笨重设备，生产过程也长而要占用很大的工作地面。所以不少企业仍采用拼接木背架制造三角钢琴。
