【德】 钢琴制造-钢琴制造经验-钢琴框板支架之计算-2计算例题 2-1 181217

2018-12-16

【德】钢琴制造

译/ [台]陈喜棠

注/ 周军 [易弹乐器(上海)有限公司]

图文处理/ 梁锐祥(星海音乐学院) 等

资料提供/ 霸拓



钢琴框板支架之计算-2计算例题2-1



一框板支架之长度为065公尺,确定之力为1850公斤,灰口铁之准许应力σzul1000公斤/平方公分。求支架尺寸。

(1)  选择之断面尺寸为:35 × 2公分。最大之挫曲危险在y轴,因此在表一查iy,而是在第十行及第七直行寻出iy058


λ大于100,故所选灰口铁之断面尺寸过弱不能用。

(2)  选择之断面尺寸为:35 × 25公分,iy072


F875平方公分(表一,直三行,横十行)


现有σ小于准许σzul,故选用之尺寸适合。

    (3)  最经济之方法:采用正方形断面之支架,—不用侧面支架。

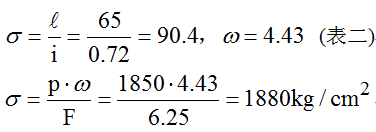

    选用尺寸:25 ×25ixy072(表一,横三行)


现有σ远大于准许σzul,故选用之尺寸太小。



表㈠   支架之静力学数值

h()

b()

F()2

Ix()4

ix()

Iy()4

iy()

Wx()3

2.5

15

375

195

072

070

043

156


20

500

2. 60

0. 72

167

058

230


25

625

325

072

325

072

260


30

750

390

072

564

087

312


3.0

15

450

338

087

084

043

225


20

600

450

087

200

050

300


25

750

562

087

389

072

370


30

900

675

087

075

087

450








3.


35

15

525

532

101

098

043

304


20

700

710

101

234

058

405


25

875

890

1.  01

452

072

507


30

1050

1064

101

816

087

608


40

15

600

800

117

112

043

400


20

800

1068

117

267

058

534


25

1000

365

117

516

072

683


30

1200

1600

117

900

087

800


45

15

675

1175

130

126

043

524


20

900

1518

130

300

058

675


25

1125

1895

130

582

072

842


30

1350

2280

130

1010

087

1048


50

15

750

1561

143

139

043

625


20

1000

2041

143

334

058

818


25

1250

2620

143

646

072

1048


30

1500

3122

143

1125

087

1250



表㈡   灰口铁之挫曲数ω

λ

0

1

2

3

4

5

6

7

8

9



1.001

1.002

1.003

1.004

1.005

1.006

1.007

1.008

1.009

10

1.010

1.014

1.018

1.022

1.026

1.030

1.034

1.038

1.042

1.046

20

1.050

1.055

1.060

1.065

1.070

1.080

1.085

1.090

1.095

1.110

30

1.110

1.130

1.140

1.150

1.160

1.170

1.180

1.190

1.200

1.210

40

1.220

1.230

1.250

1.270

1.290

1.310

1.320

1.340

1.360

1.380

50

1.390

1.410

1.430

1.460

1.490

1.530

1.550

1.580

1.610

1.640

60

1.670

1.720

1.770

1.820

1.880

1.940

2.000

2.050

2.110

2.160

70

2.210

1.280

2.360

2.460

2.500

2.860

3.020

3.190

3.310

3.400

80

3.500

3.590

3.680

3.770

3.870

3.980

4.070

4.160

4.250

4.340

90

4.430

4. 530

4.620

4.720

4.830

4.940

5.000

5.110

5.220

5.330

100

5.450














注解:

公尺=米,公分=厘米

本篇章节主要是介绍计算公式的使用,我们要理解的是各数据分别的意义。实践中进行尝试计算和使用。

本篇中表一的第7列最顶端Iy应为iy 。

例题3中的ixy应更改为iy 。

例题1中,选择了3.5 X 2的截面尺寸,按公式计算是不符合要求的;

例题2中,有了1的结果,增加了h的尺寸;其中F=8.75是有截面尺寸3.5X2.5得出;σ的结果940936.6的近似值。

9401000之间相差并不大,在材质及其他因素发生变化时,此数据设计存在风险,在实际使用中最好规避使用。

例题3中所选数据,结果远超材质本身的强度,更不能使用。
