【德】钢琴制造-钢琴制造经验-钢琴之设计 2-1 181105

2018-11-10

【德】钢琴制造

译/ [台]陈喜棠

注/ 宋丹

图文处理/ 梁锐祥 等

资料提供/ 霸拓



钢琴之设计2-1

(作者:雷德尔Heinricch Riedel)

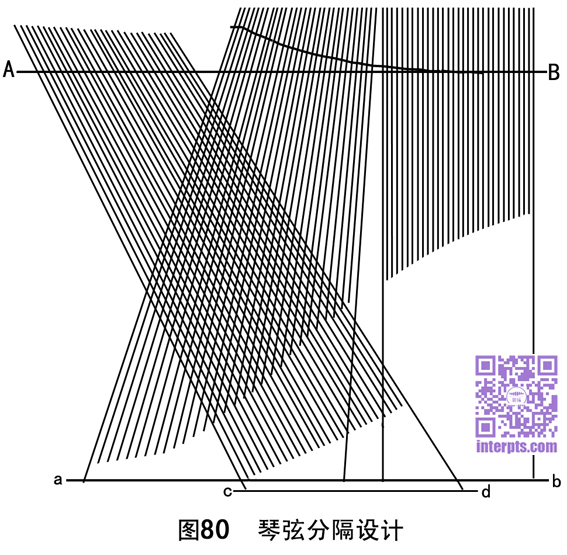

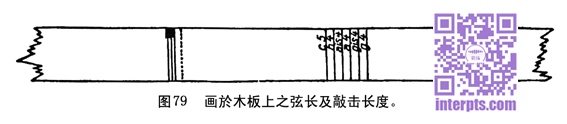

明了上章钢琴量度后,可再进一步研究钢琴之设计,如何完成其总图,分度圆及框架图。为使读者更易明了,根据上编之琴弦量度之基础,将琴弦长度以特别图样画出。为便于工作,将琴弦长度以一长木板画出,同时并表明其敲击长度。(注:在长木板上画出弦长及击弦点位置长度。)敲弦位置另以红线划成特别标记。为避免错误,每条线皆标明有音调(注:音键名)并指出其装置长度。如图79 。在平面图上由高音至低音之每一音调系依几何学比例增大,故短一差距均可迅速认出。(80)
